Streaming Coding项目流程记录

Word count: 6.3k   |   Reading time≈ 23 min

项目链接

CLRNC: https://github.com/MonadicLabs/trevi
Streamc: https://github.com/yeliqseu/streamc

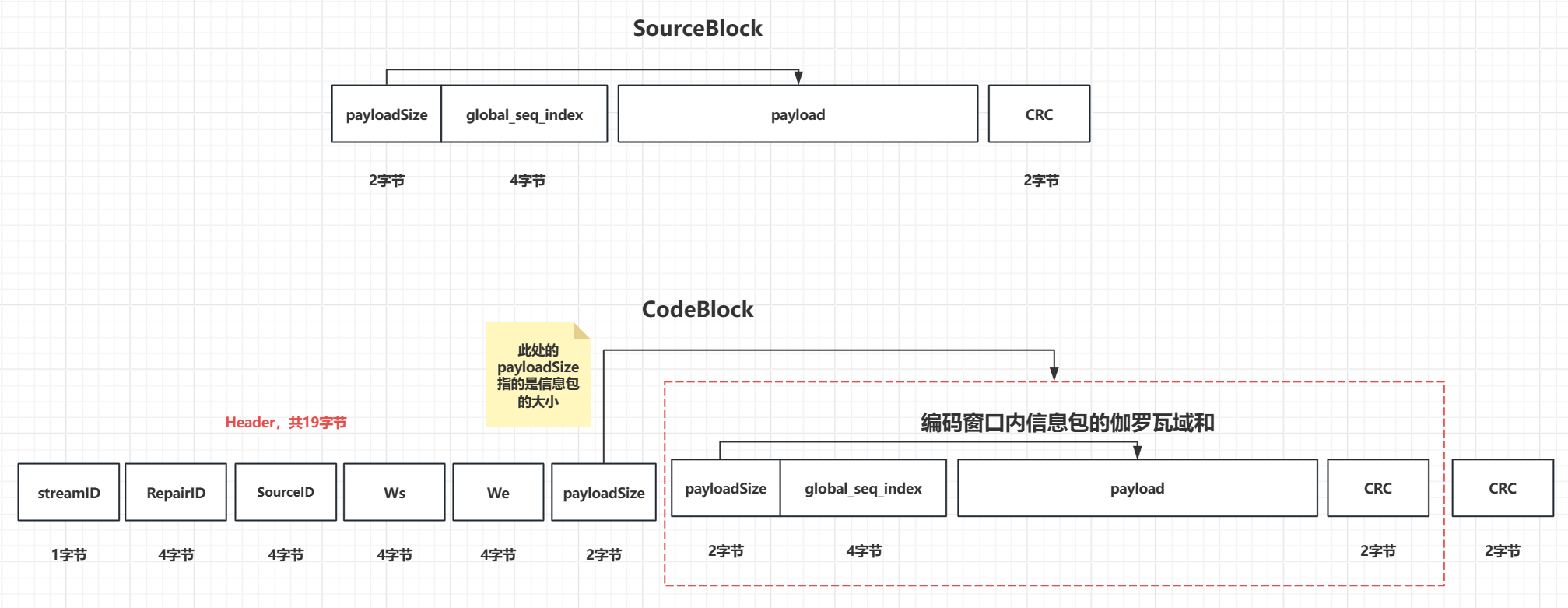

码包结构

编码器

  1. 编码器创建函数为trevi_create_encoder，返回值为trevi_encoder *，trevi_encoder为一个结构体，包含两个变量；
  • 函数作用：在堆上分配 trevi_encoder 结构体大小的内存空间，将 encoderRef 指向新建的 Encoder 对象【Encoder 初始化是将_curGlobalIdx参数置为0】，并将 streamEncoderRefs 数组内的值置为空指针

结构体内变量如下：

1
2
3
4
typedef struct {
    void *encoderRef;   // 用于装载Encoder对象的索引
    void *streamEncoderRefs[32];    // 用于装载流编码器的索引，最多可装载32个不同的流编码器
} trevi_encoder;
  1. 编码器添加数据流函数为trevi_encoder_add_stream，传入的主要参数为streamID，encodingWindowSize，num_source_block_per_code_block，num_code_block_per_source_block；
  • 参数解析：
    • streamID说明使用的是哪一个流编码器，每个流编码器和ID绑定；
    • num_source_block_per_code_block说明编码完成该数量的信息包后，开始编码保护包；
    • num_code_block_per_source_block说明编码完成该数量的保护包后，开始编码信息包
  • 函数作用：
    • 在堆上分配 StreamEncoder 的内存空间，并通过encodingWindowSize，num_source_block_per_code_block和num_code_block_per_source_block三个参数进行初始化；
    • 将该流编码器放入流编码器索引内；
    • 使用 Encoder 的addStream函数将 streamID 和该流编码器绑定

StreamEncoder初始化如下：

1
2
3
4
5
6
7
8
_curSeqIdx = 0;         // 当前信息包的序号
_RepairId = 0;          // 当前保护包的序号
inorder = 0;            // 发送端待更新的按序信息包的序号
feedback_inorder = 0;   // 接收端传回的按序接收到的信息包序号
srand( time(NULL) );
generator.seed(std::chrono::system_clock::now().time_since_epoch().count());
degree_generator.seed(std::chrono::system_clock::now().time_since_epoch().count());
constructField(8);      // 构建伽罗瓦域，传入的参数是2的多少次方
  1. 对数据包进行编码，使用trevi_encode函数，传入的主要参数为trevi_encoder *encoder，streamID，buffer和buffersize；
  • 函数作用：
    • 将encoder->encoderRef取出，强制转换为trevi::Encoder*类型，并使用Encoder类的addData函数进行编码，传入参数为streamID，buffer和buffersize；
    • addData函数传入buffer和buffersize作为SourceBlock共享指针的初始化参数【初始化过程是分配信息包的头部6字节，尾部2字节和负载的空间，将buffer的内容复制到负载的空间内，并且设置信息包的头部开始2字节为payloadSize=bufferSize】，生成共享指针sb，因为SourceBlock类是继承自DataBlock类，所以DataBlock类也同样进行初始化，将DataBlock类中的_bufferSize置为整个包的大小，_data是一个智能指针，存储指向整个包大小的内存空间地址，再使用addData函数进行编码，传入参数为streamID和sb【Encoder类有两个addData函数】；
    • addData函数通过streamID参数寻找对应的流编码器，将信息包头部的SOURCEBLOCK_GLOBAL_SEQ_IDX_OFFSET位置填入_curGlobalIdx++，然后使用流编码器的addData函数进行编码，传入sb和streamID；
  1. 如果进入信息包编码，首先调用sb的updataCRC函数，在信息包尾部放置CRC校验值，在使用pushSourceBlock函数，传入cb【也就是前文提到的se，因为最后都会被封装成保护包，只不过信息包和保护包会在头部有区分】和streamID两个参数；
  • 函数作用：
    • 先通过feedback_inorder与inorder进行比较，将接收端已经按序接收到的信息包序号和所占内存空间指针弹出编码窗口_encodingWindow和存放指向信息包内存空间指针_sourceBlockBuffer【二者均为deque队列类型，里面存放的分别是uint32_t和std::shared_ptr< trevi::SourceBlock >】，以避免不必要的资源浪费，并将新的信息包序号和指向信息包内存空间指针放入；
    • 创建保护包的智能指针d1cb，传入整个信息包所占的内存空间大小和其指针，即SourceBlock类继承的DataBlock类的buffer_size()【整个信息包大小】，buffer_ptr()【指向整个信息包所占内存空间地址】和buffer_size()三个参数进行CodeBlock类的初始化【初始化是分配保护包的头部19字节，尾部2字节和负载的空间，将buffer_ptr()所指向的空间复制到负载的空间内，并且设置保护包的头部字节为payloadSize=buffer_size()】；
    • 在保护包头部CODEBLOCK_STREAM_ID_OFFSET=0字节处填入streamID【uint8_t】；
    • 在保护包头部CODEBLOCK_RepairId_OFFSET=1字节处填入-1【uint32_t】；
    • 在保护包头部CODEBLOCK_SourceId_OFFSET=5字节处填入_curSeqIdx【uint32_t】；
    • 在保护包头部CODEBLOCK_STREAM_SEQ_IDX_OFFSET=9字节处填入0【uint32_t】；
    • 在保护包头部CODEBLOCK_STREAM_LAST_SEQ_IDX_OFFSET=13字节处填入0【uint32_t】；
    • 在保护包尾部置入CRC校验值【uint16_t】；
    • 在存放指向保护包内存空间指针的deque队列_codeBlocks中放入d1cb，并将_curSeqIdx自增
  1. 如果进入保护包编码，会首先检测编码窗口_encodingWindow内是否还有信息包存在，并且通过检测_curSeqIdx % _numSourceBlockPerCodeBlock是否为0的形式，来达成将_numSourceBlockPerCodeBlock个数量的信息包编码完成后，进行保护包的编码，保护包编码的个数为_numCodeBlockPerSourceBlock个，主要使用createEncodedBlock函数进行保护包编码，该函数返回一个保护包的智能指针polbak，类型为std::shared_ptr< trevi::CodeBlock >；
  • 函数作用：
    • 首先在堆内创建编码窗口内信息包个数 × 1字节大小的内存空间，并使用保护包序号_RepairId参与进行伪随机数生成【因为每次保护包生成后，保护包的序号都会自增，所以该序号是唯一的】；
    • 通过比较编码窗口内信息包所占空间的最大值，决定 MTU(Maximum Transmission Unit，最大传输单元) 的大小，设定两个临时缓存数组tmpBuffer_A[maxBlockSize]和tmpBuffer_B[maxBlockSize]，将编码窗口内的每个信息包整体复制进入tmpBuffer_B，并与tmpBuffer_A进行伽罗瓦域的相加，最后将tmpBuffer_A和MTU作为参数，传递进入CodeBlock类进行初始化，并产生智能指针cbcode；
    • 在保护包头部CODEBLOCK_RepairId_OFFSET=1字节处填入_RepairId【uint32_t】；
    • 在保护包头部CODEBLOCK_SourceId_OFFSET=5字节处填入-1【uint32_t】；
    • 在保护包头部CODEBLOCK_STREAM_SEQ_IDX_OFFSET=9字节处填入oldestSeqIdx()【uint32_t】，即为编码窗口的起始信息包序号；
    • 在保护包头部CODEBLOCK_STREAM_LAST_SEQ_IDX_OFFSET=13字节处填入latestSeqIdx()【uint32_t】，即为编码窗口的终止信息包序号；
    • 在保护包尾部置入CRC校验值【uint16_t】；
    • 将_RepairId自增；
    • 若该保护包指针polbak不为空，则在保护包头部CODEBLOCK_STREAM_ID_OFFSET=0字节处填入streamID【uint8_t】，并在存放指向保护包内存空间指针的deque队列_codeBlocks中放入polbak;
  1. 使用trevi_encoder_get_encoded_data函数来获取已编码包的数据，用于发送，如果_codeBlocks队列内元素不为空，则弹出最先进入的编码包指针，将该编码包的数据传出并通过 UDP 协议发送给接收端

译码器

  1. 译码器创建函数trevi_create_decoder，返回值类型为trevi_decoder *，trevi_encoder为一个结构体，包含两个变量；
  • 函数作用：在堆上分配 trevi_decoder 结构体大小的内存空间，将 decoderRef 指向新建的 Decoder 对象【Decoder 初始化是将Decoder类中的_buffer指向一个智能指针，类型为std::make_shared< ReorderingBuffer >，传入参数64作为ReorderingBuffer类的初始化参数，令ReorderingBuffer类的_windowSize参数等于传入的参数】，并将 streamDecoderRefs 数组内的值置为空指针

结构体内变量如下：

1
2
3
4
typedef struct {
    void *decoderRef;      // 用于装载 Decoder 对象的索引
    void *streamDecoderRefs[32];    // 用于装载流译码器的索引，最多可装载32个不同的流译码器
} trevi_decoder;
  1. 译码器添加数据流函数trevi_decoder_add_stream，传入参数decoder，streamID和decodingWindowSize，在堆上分配StreamDecoder类大小的内存空间，并传入decodingWindowSize作为StreamDecoder类的初始化参数，将_decodingWindowSize的值置为传入的参数，将_parent的值置为空指针，类型为Decoder *，在streamDecoderRefs[streamID]置入新创建的StreamDecoder的内存空间地址，并且将streamID和该流译码器绑定

StreamDecoder初始化如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// dc为 StreamDecoder 类的私有变量 struct Ldecoder *dc
dc = (struct Ldecoder*)calloc(1, sizeof(struct Ldecoder));
dc->active = 0;       // 0代表译码器未激活
dc->inorder = -1;     // 表示按序接收到的信息包的序号
dc->win_s = -1;       // 译码窗口的起始序号
dc->win_e = -1;       // 译码窗口的终止序号
dc->dof = 0;          // 译码矩阵的秩
dc->row = (ROW_VEC**)calloc(WIN_ALLOC, sizeof(ROW_VEC*));         // 存储译码矩阵
dc->message = (uint8_t**)calloc(WIN_ALLOC, sizeof(uint8_t*));     // 存储译码矩阵内元素的数据
dc->recovered = (uint8_t**)calloc(DEC_ALLOC, sizeof(uint8_t*));   // 存储已接收到的 / 已恢复的信息包数据
dc->prev_rep = -1;
constructField(8);    // 构建伽罗瓦域GF(2^8)

// 分配单个数据包内存空间以保存数据包解序列后的数据包信息
dc->pbuf = (struct packet*)calloc(1, sizeof(struct packet));
dc->pbuf->coes = NULL;

_buffer = std::make_shared<ReorderingBuffer>( _decodingWindowSize );

struct Ldecoder结构体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
struct Ldecoder {
    struct packet *pbuf;        // 存放解序列化后数据包信息的变量
    int         active;         // 判断译码器是否激活
    int         inorder;        // 按序接收到的最后一个信息包序号
    int         win_s;          // 译码窗口的起始位置序号
    int         win_e;          // 译码窗口的终止位置序号
    int         dof;            // 译码矩阵的秩
    ROW_VEC** row;
    uint8_t** message;
    uint8_t** recovered;
    int         prev_rep;       // 先前接收到的保护包的ID
    MT19937     prng;
};

struct packet结构体如下：

1
2
3
4
5
6
7
8
9
struct packet {
    int     sourceid;         // 信息包序号
    int     repairid;         // 保护包序号，如果为-1则表示为信息包
    int     pktsize;          // 负载的大小
    uint32_t    win_s;        // 编码窗口的起始序号
    uint32_t    win_e;        // 编码窗口的终止序号
    uint8_t* coes;            // 共有 win_e-win_s+1 个编码参数
    uint8_t* syms;            // 保护包的整体数据
};
  1. 通过 UDP 协议接收到数据包，并将数据包和其大小传入trevi_decode函数，传入decoder，buffer和bufferSize三个参数
  • 函数作用：
    • 首先强制转化decoder->decoderRef的类型为reinterpret_cast< trevi::Decoder* >，使用Decoder类的addCodeBlock函数，传入buffer和bufferSize两个参数；
    • 该函数将buffer和bufferSize传入CodeBlock类进行初始化，创建了一个该类的智能指针cb【因为CodeBlock类是继承自DataBlock类，其初始化过程先调用了DataBlock的initMemory函数，传入bufferSize，将DataBlock类的_bufferSize=bufferSize，在堆上创建一块大小为bufferSize的内存空间，并将DataBlock类的_data的值置为指向该内存空间地址的智能指针，然后将buffer的数据复制到该内存空间】，而后将cb传入Decoder的addBlock函数【Decoder类有两个addCodeBlock函数】；
    • 该函数首先调用了cb->get_stream_id()函数，查看了该保护包的streamID，通过该ID查找到了与之绑定的流译码器，并调用了StreamDecoder的addCodeBlock函数，传入参数cb
  1. 在StreamDecoder的addCodeBlock函数内，首先调用了deserialize_packet函数获取保护包的信息，传入参数cb，返回值为rpkt，类型为struct packet*
  • 函数作用：
    • 将StreamDecoder内的私有变量pkt指向dc->pbuf，类型为struct packet *，通过pkt来为dc->pbuf添加保护包的信息；
    • 获取保护包的repairID，通过cb->get_RepairId()函数；
    • 获取保护包的sourceid，通过cb->get_SourceId()函数；
    • 获取保护包的win_s【编码窗口的起始位置序号】，通过cb->get_stream_sequence_idx()函数；
    • 获取保护包的win_e【编码窗口的终止位置序号】，通过cb->get_stream_last_sequence_idx()函数；
    • 获取保护包内负载所占的内存大小pktsize【若为信息包，则该位置就是信息包数据；若为保护包，则该位置就是编码窗口内信息包的伽罗瓦域和数据】，通过cb->payload_size()；
    • 将syms指向一块在堆上分配的大小为pktsize的内存空间地址，并将整个保护包的数据复制到该内存空间；
    • 如果该保护包为信息包，在_Sourcepktsize[pkt->sourceid % PKT_ALLOC]置入pkt->pktsize；
    • 如果该保护包不为信息包，将pkt->coes指向一块在堆上分配的大小为width=win_e-win_s+1的内存空间，并利用保护包序号【保护包序号是唯一的】作为种子输入伪随机数生成器，得到编码窗口内每个信息包的编码系数pkt->coes[i]=co, i = 0...width-1，最后返回pkt
  1. 继续讲addCodeBlock函数，接下来检测接收到的包是否为信息包，如果是信息包并且信息包序号 % 设定值 == 0【此处设定值为10，这并不代表每收到10个包更新一次feedback，而是收到的信息包序号如果是10的倍数则更新反馈】则更新一次反馈feedback=dc->inoder，然后进入receive_packet函数，传入参数rpkt

可能会存在先发送一个序号为10的包，在发送一个序号为20的包，但序号为20的包先收到，而后收到序号为10的包，导致反馈并不等于按序递送的最大信息包序号？

  1. receive_packet函数是流译码器的重要函数，其包含了对于信息包和保护包的处理，传入参数rpkt，类型为struct packet *，首先判断该包是否为保护包，若为保护包就先更新dc->prev_rep为该保护包的序号，随后检查流译码器是否激活，查看dc->active【未激活(0)代表按序接收，激活(1)代表有丢包】，接下来说明如果流译码器未激活的情况
  • 函数作用：
    • 如果流译码器未激活，意味着仍然是按序接收，那么需要首先检查信息包和保护包的序号，如果接收到的是信息包
      • 检查信息包的序号是否为流译码器已经按序接收到的序号+1，即dc->inorder + 1，是的话表示为按序接收到的信息包，如果接收到的信息包序号小于dc->inorder，则直接返回【意味着先发送，晚到达的信息包直接丢弃】
        • 检查dc->recovered[pkt->sourceid % DEC_ALLOC]位置处是否有值，dc->recovered的类型为uint8_t **，如果有值则释放该位置的指针，在堆上分配一块大小为pktsize的内存空间，如果没有值则直接在堆上分配一块大小为pktsize的内存空间，而后将信息包整个包的数据拷贝到dc->recovered[pkt->sourceid % DEC_ALLOC]内；
        • 将信息包整个包的数据和其大小传入SourceBlock类进行初始化，并生成一个智能指针d1sb，类型为std::make_shared< trevi::SourceBlock >；
        • 创建一个trevi::DecodeOutput类型的变量doutput，将doutput结构体内的三个变量都分别赋值，然后将doutput放到StreamDecoder类的deque队列_outputBuffer中，类型为std::deque< trevi::DecodeOutput >；
        • 将dc->inorder自增，表示已经按序接收到了下一个信息包
      • 如果信息包的序号不等于流译码器已经按序接收到的序号+1，则进入active_decode函数，即激活流译码器，传入参数pkt，即前文提到的rpkt，装载有保护包信息的数据包结构体
    • 如果接收到的是保护包，首先检查pkt->win_e是否小于等于dc->inorder，如果为真，直接返回即可【意味着该保护包用于编码的信息包，接收端都已经按序接收到了，也就没有必要使用该保护包去帮助恢复丢失的信息包】，如果为假，则进入active_decode函数，即激活流译码器，传入参数pkt，即前文提到的rpkt，装载有保护包信息的数据包结构体【意味着该保护包用于编码的信息包，接收端并没有全部按序接收到】

DecodeOutput结构体如下：

1
2
3
4
5
6
typedef struct
{
    std::shared_ptr< trevi::SourceBlock > block;    // 用来存放信息包指针
    uint32_t stream_idx;    // 存放streamID
    uint32_t global_idx;    // 存放当前信息包的序号
} DecodeOutput;
  1. active_decoder函数是为process_packet函数作前期的准备工作

_Messagepktsize[PKT_ALLOC]数组起始位置是译码窗口的起始位置；
_Sourcepktsize[PKT_ALLOC]数组则是从信息包序号0开始；
dc->row和dc->message起始位置是译码窗口的起始位置

ROW_VEC结构体如下：

1
2
3
4
typedef struct row_vector {
    int       len;      // 存放译码矩阵内某行的编码系数的长度
    uint8_t   *elem;    // 存放译码矩阵内某行的编码系数数据
} ROW_VEC;
  • active_decoder函数作用：
    • 首先判断接收到的这个数据包是信息包还是保护包，如果是信息包的话，意味着dc->inorder + 1，dc->inorder + 2，…，sourceID - 1这么多个信息包都丢失了，所以将流译码器的译码窗口起始位置序号win_s和译码窗口终止位置序号win_e分别设置为dc->inorder + 1和sourceID【可以理解为译码窗口原本应该是需要译码恢复出dc->inorder + 1到sourceID - 1这些信息包，译码窗口终止位置序号为sourceID - 1，而后收到了序号为sourceID的信息包，所以译码窗口的终止位置序号更新为sourceID】；
      • 设置index为该信息包序号相较于译码窗口起始位置序号的偏移量，在dc->row[index]位置置入一个ROW_VEC *类型的指针，该指针指向堆上分配的一块大小为ROW_VEC的内存空间；
      • 设置dc->row[index]->len=1【因为是单个信息包】；
      • 在dc->row[index]->elem位置置入一个uint8_t *类型的指针，该指针指向堆上分配的一块大小为dc->row[index]->len的内存空间；
      • 设置dc->row[index]->elem[0] = 1【表示该信息包的编码系数为1】；
      • 在dc->message[index]位置置入一个uint8_t *类型的指针，该指针指向堆上分配的一块大小为pkt->pktsize的内存空间，并且将信息包整个包的数据拷贝到该内存空间；
      • 在_Messagepktsize[index]位置置入pkt->pktsize【这是StreamDecoder类中一个记录数据包大小的数组，大小为PKT_ALLOC】；
      • 在_Sourcepktsize[pkt->sourceid % PKT_ALLOC]位置置入pkt->pktsize【这是StreamDecoder类中一个记录信息包大小的数组，大小为PKT_ALLOC】；
      • 设置dc->dof=1【表示译码矩阵的秩为1，因为当前译码矩阵内只有一个信息包】

保护包

  • active_decoder函数作用：
    • 如果是保护包的话，首先将n_repair自增【代表保护包的数量】，将dc->win_s【译码窗口起始位置序号】设为dc->inorder + 1，将dc->win_e【译码窗口终止位置序号】设为pkt->win_e【编码窗口终止位置序号】，将dc->dof=0【译码窗口的秩】；
      • 首先把从pkt->win_s到dc->inorder范围内的信息包，与保护包的负载部分【payload】进行伽罗瓦域加法，因为该范围内的信息包都是接收端已经按序接收到的，该操作完成后该pkt-syms指向的就是dc->inorder + 1到pkt->win_e这个范围内信息包的伽罗瓦域加法结果，并且将参与消除的信息包的编码系数置为0，即将pkt->coes内参与消除的信息包的编码系数置为0；
      • 设定offset = dc->win_s - pkt->win_s，该偏置为译码窗口起始位置序号相较于编码窗口起始位置序号的偏移量，目的是为定位到pkt->coes剩余不为0的编码系数的起始位置【在编码系数数组中定位译码窗口起始位置信息包序号对应的编码系数下标】，设定局部变量指针coes指向剩余不为0的编码系数的起始位置，设定dww为编码窗口大小【decode window width】；
      • 使用循环，寻找编码系数不为0的位置i，在dc->row数组内的该位置i置入类型为ROW_VEC *的指针，设置len = dww - i，elem则置入该位置i到译码窗口终止位置范围内的编码系数数组数据，并将dc->message[i]置入一个指针，指向一块堆上分配的大小为pkt->pktsize的内存空间，将pkt->syms指向的数据【经过消除后的保护包的payload数据】拷贝到该内存空间，然后break退出循环，将dc->active=1，代表激活流译码器，检测dc->dof是否为译码窗口大小，如果是的话，代表译码矩阵满秩，可以恢复出译码窗口内所有的信息包，就调用deactivate_decoder函数；

编码系数不为0的位置是否始终为起始位置？

  1. 如果检测到dc->active不为0，意味着流译码器已经激活，则进入到process_packet函数中，传入参数pkt，类型为struct packet *，结束后检测dc->dof是否为译码窗口大小，如果是的话，代表译码矩阵满秩，可以恢复出译码窗口内所有的信息包，就调用deactivate_decoder函数；

offset和index的图解：
情况①

情况②

  • process_packet函数作用：
    • 首先接收到的数据包是信息包还是保护包，如果是信息包的话，检测该信息包序号是否比dc->win_s要小【这说明该信息包是先发送，晚到达的类型，可以舍弃】，如果是保护包的话，检测该保护包的pkt->win_e是否比dc->win_s要小【这说明该保护包是对已按序接收到的信息包进行的编码，可以舍弃】，这两种情况直接返回；
    • 如果是信息包，并且该信息包的序号比dc->win_e更大，意味着译码窗口的终止位置序号需要更新，设定index = pkt->sourceid - dc->win_s【index表示该信息包在译码窗口内的位置，是相对于译码窗口而言的】，而后在dc->row[index]位置置入一个类型为ROW_VEC *的指针，指向一块堆上分配的内存空间，将dc->row[index]->len和dc->row[index]->elem[0]填入值【因为是信息包，所以编码系数elem只为1，编码系数数组的长度len也为1】，在dc->message[index]位置放入该信息包的数据，在_Messagepktsize[index]位置放入该信息包的大小，并且将dc->dof【译码矩阵的秩】自增，将dc->win_e更新为pkt-sourceid；
    • 如果是保护包，首先仍然是将pkt->win_s到dc->inorder范围内的信息包，与该保护包的负载部分进行伽罗瓦域加法，并且将参与消除的信息包的编码系数置为0，检测pkt->win_e和dc->win_e大小，看是否需要更新译码窗口终止位置的序号；
    • 设定dww为译码窗口大小，index为新接收到的信息包在译码窗口中的位置 / 新收到的保护包的编码系数矩阵在dc->row中的起始位置，offset为保护包内未参与消除的编码系数的起始位置相较于编码系数矩阵起始位置的偏移量；
    • 如果是信息包的话，coes[0] = 1，如果是保护包的话，width是有效的【也就是未参与消除的】编码系数数组起始位置到译码窗口结束位置的宽度【主要是为了有些保护包的编码窗口终止位置序号等于译码窗口终止位置序号的情况，即pkt->win_e = dc->win_e】，将pkt->coesp[offset]位置往后的，长度为(pkt->win_e - pkt->win_s + 1) - offset【也就是未参与消除的编码系数矩阵宽度】的编码系数拷贝到coes内；
    • 设定quotient为商，是编码参数之间进行高斯消元所需要计算的商，下面这个for循环的目的是为了将获得的信息包/保护包填充进译码矩阵内，并进行高斯消元，使得译码矩阵变成上三角矩阵，通过图解来说明

图解说明：

因为coes指向的第一个位置是序号为3的信息包，编码系数为D，所以检测dc->row[i + index]的位置是否为空，像现在这种情况，dc->row[i + index]指向的是序号为3的信息包，而dc->row[i + index]->len = 3说明参与的信息包序号为3，4，5，目的是为了确认应该将coes插入到dc->row中哪个位置，因为dc->row[i + index]位置不为空，所以要对coes进行高斯消元，把其中序号为3的信息包消去，再查看dc->row中序号为4的信息包的位置是否为空，如果为空，则进行插入

因为该译码矩阵满秩，所以可以进入deactivate_decoder函数

  1. deactivate_decoder函数是对已经是上三角矩阵的译码矩阵进行高斯消元，从对角线右下角的元素开始向上进行高斯消元，完成后将该位置的元素变为1，然后将该位置的信息包数据存入dc->recovered内，然后往对角线左上角移动，如此往复，结束之后将该译码窗口内的每个恢复出来的信息包生成SourceBlock类的指针，然后存入到结构体trevi::DecodeOutput变量doutput内，将参数设置好后，压入_outputBuffer内，然后把dc相关参数重置，dc->inorder = dc->win_e

图解：
